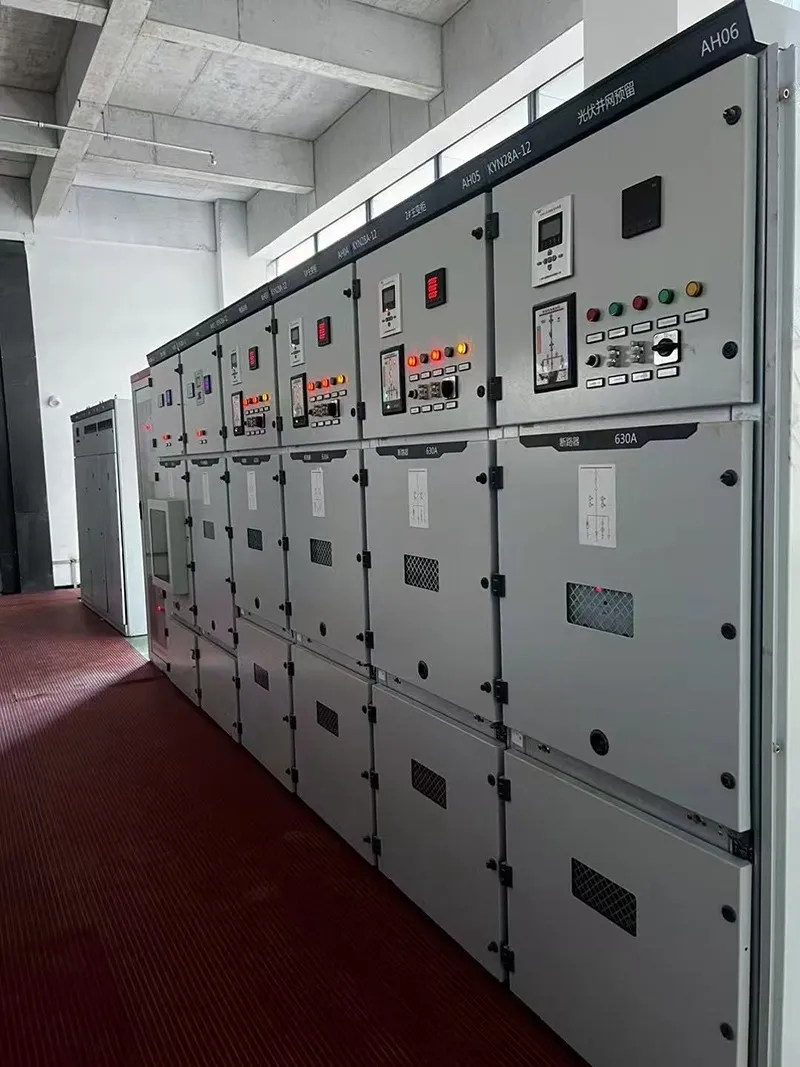

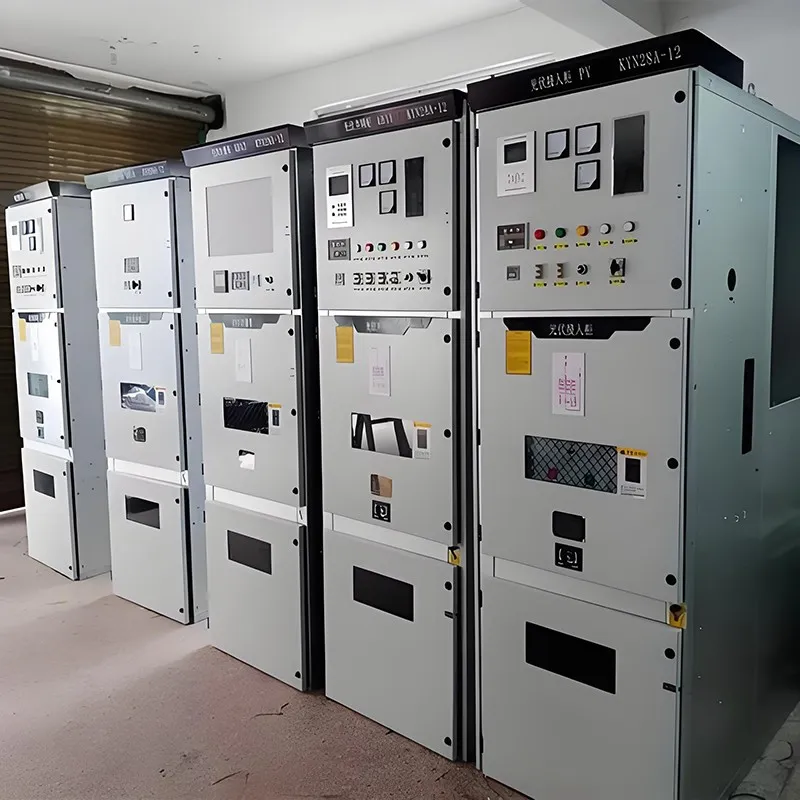

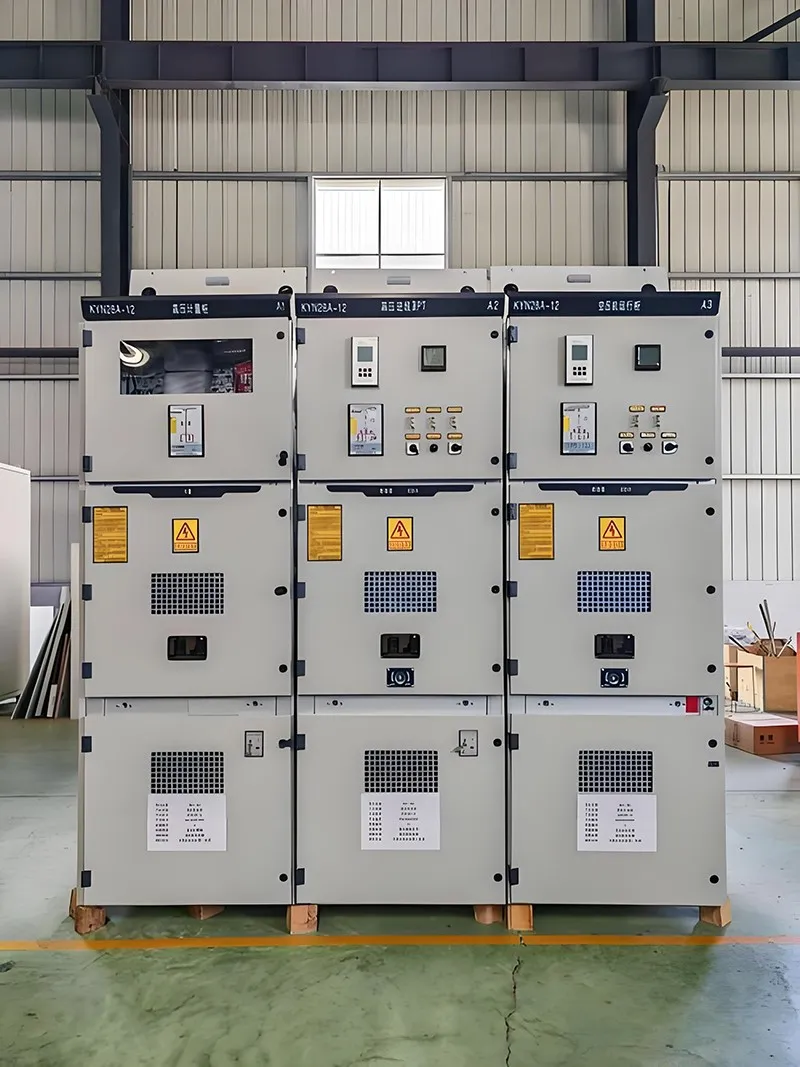

Головна вхідна шафа-високої напруги

Високовольтний-головний вхідний кабінет розташований на стороні високої напруги вашої підстанції.
Він підключається безпосередньо до електромережі.
Його завдання полягає в тому, щоб вмикати, вимикати та захищати лінії високої напруги.
Цей продукт відповідає стандарту IEC 62271-200.
Номінальна напруга становить 12 кВ, 24 кВ або 40,5 кВ.
Номінальний струм від 630А до 3150А.
Витримувана напруга промислової частоти становить 42 кВ протягом 1 хв.
Витримується напруга грозового імпульсу 75 кВ.
Шафа має повністю закриту-металеву конструкцію.
Кожен відсік закривається окремо для забезпечення безпеки працівників.
Великі проекти від China Railway, China Railway Construction, CCCC і CSCEC використовують наш-High Voltage Main Incoming Cabinet для підключення до мережі.

Для зовнішньої оболонки використовується алюцинкова сталь товщиною 2 мм.
Цей матеріал дуже добре протистоїть корозії.
Ми подвійно-згинаємо та заклепуємо його для високої жорсткості.
Головний вимикач — це суцільний-герметичний полюсний вакуумний вимикач, наприклад VS1 або VD4.
Механічний ресурс 30 000 операцій.
Електричний ресурс 10 000 операцій.
Розривна здатність становить від 31,5 кА до 40 кА.
Трансформатори струму виготовлені з епоксидної смоли та повністю закриті з класом точності вимірювання 0,2S.
Заземлювач має механізм швидкого замикання і може замикатися при струмі короткого замикання.
Всі двері та панелі мають механічні та електромагнітні замки.
Ми суворо дотримуємося послідовності «п’ять-запобігання».
Наша фабрика займає 2000 квадратних метрів і має сертифікат ISO9001.

По-перше, це безпечно та розумно бігати.
Вакуумний молот має вбудований механізм керування.
Час відкриття менше або дорівнює 35 мс, тому дуга триває дуже коротко.
Ми додаємо реле захисту мікрокомп’ютера, наприклад REF615 або SEPAM.
Він забезпечує три{0}}ступеневу перевантаження по струму, спрямовану перевантаження по струму, перевантаження по струму-нульової послідовності, перевантаження та автоматичне-повторне вмикання.
Помилка налаштування захисту менше або дорівнює 3%.
Він також підтримує зв'язок IEC 61850 для цифрових підстанцій.

По-друге, він має конструкцію проти-конденсації.
Ми поставили розумний регулятор температури та вологості з обігрівачем всередині.
Це добре працює у вологих регіонах, таких як південь.

По-третє, роботу легко побачити.
На передній панелі є схема імітації шини та індикатори стану.
Ми надаємо повні звіти про випробування типу, а також випробування на сейсмічні властивості та внутрішню дугу.
Ця -головна вхідна шафа високої напруги має-надійність.
